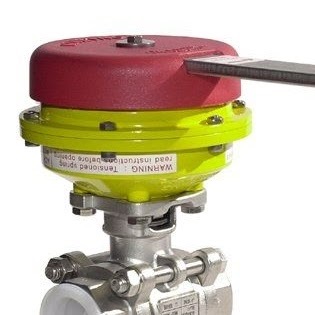

MANETA DE SEGURIDAD PARA VALVULA RETORNO POR RESORTE FIG-101
Total seguridad que la válvula queda cerrada, gracias a la palanca de seguridad con retorno por muelle.
Este muelle impide que la válvula quede accidentalmente abierta o en posición equivocada, ya que asegura el retorno a laposición de origen.
La palanca de seguridad con muelle retorno, también denominada “palanca de hombre muerto”, se compone de un muelle de giro 90o y una palanca metálica y se utiliza para el accionamiento manual de válvula de bola y mariposa.
Ideal para sistemas de toma de muestras, purgas o aplicaciones de vaciado o llenado de tanques o depósitos
FABRICACIÓN
– Palanca en acero inoxidable
– Carcasa en aleación de zinc, con revestimiento de epoxy
– Eje en acero inoxidable
BENEFICIOS
– La palanca nunca se quedará en posición equivocada
en caso de dejarla desatendida
– Robusta, estanca y libre de mantenimiento
– Opción del muelle en sentido horario (standard) o anti-
horario
– 3 modelos de palancas cubriendo una gama de pares
de salida de 14 a 60 Nm.
OPCIONES
– Ejecución standard para zona segura (tapa de color rojo) .
Opción para zona ATEX Categoria 2 (código acabado en 1016, en lugar de 1006)
(tapa de color negro).
– Opción con fusible para sistemas contraincendio. El fusible mantiene el
muelle tensionado.
En caso de incendio el muelle retorna (abriendo o cerrando la válvula) a fundirse
el fusible. Para modelos 05, 09 y 12 (máximo 260Nm).
– Codigo acabado en 1201 temperatura de fusión 72oC, 12440 temperatura de
fusión 93oC
