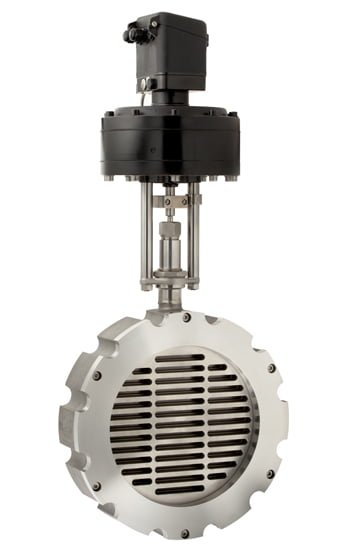

VALVULA DE CONTROL CONPUERTA DESLIZANTE GS
Las válvulas de control GS basándose en un diseño de ingeniería mecánico sumamente simple en la concepción de sus elementos de cierre, se ha desarrollado en una amplísima gama de modelos que cubren la mayoría de aplicaciones de control y regulación de gases, vapor y líquidos en todo tipo de procesos industriales.
Este tipo de válvulas se fabrica desde DN 15 a DN 200, con valores Kvs comprendidos entre 0,04 y 560 m3/h, en PN 40 / PN 100, con rangos de temperatura desde -100oC hasta 530oC y materiales en acero al carbono 1.0570, acero 1.7335, acero inoxidable 1.4571 (316 Ti) y Hastelloy C4. Todas las válvulas se pueden equipar con fuelle de acero inoxidable para aplicaciones con fluidos tóxicos o aceites térmicos.
Con el nuevo diseño GS3, se fabrican según ANSI 150/300/600 Lbs, desde 1/2″ hasta 8″ así como machihembradas según DIN 2512 N/F o ANSI RTJ.
Ventajas:
Alta versatilidad: Función normalmente abierta y cerrada en la misma válvula y válvula todo/nada y de regulación en una sola.
Alta estanquiedad: El margen de fuga es menor que el 0,0001% del valor nominal de paso de la válvula, incluso en temperaturas superiores a 300oC
Diseño compacto y fácil instalación: Válvulas de reducido tamaño y muy poco peso, una válvula de DN 150 con actuador neumático pesa 14,2 Kg, lo que hace que sean fácilmente instalables en línea.
Efecto autolimpiante: Debido al efecto cizalla del disco deslizante, permite la instalación de estas válvulas con fluidos que lleven partículas en suspensión (Ejemplo: purga de lodos de caldera, cristales de maleáto sódico, neutralización con hidróxido sódico, etc.
)
Alta flexibilidad para cambios de Kvs: El cambio de un paso nominal de caudal a otro deseado es tan sencillo como cambiar el disco fijo (Ejemplo: En DN 15 existe la posibilidad de escoger entre 12 Kvs diferentes).
Excelente comportamiento frente a la cavitación: Debido a que el fraccionamiento del fluido forma parte integral de su diseño.
Actuadores de pequeñas dimensiones: Como la fuerza de cierre no se realiza en contra del fluido sino que lo secciona, con poca fuerza cierran contra altas presiones diferenciales.
